产品说明
- X/Y调节行程范围±0.7mm
- Z调节行程范围＞2mm
- 角度调节范围±4°

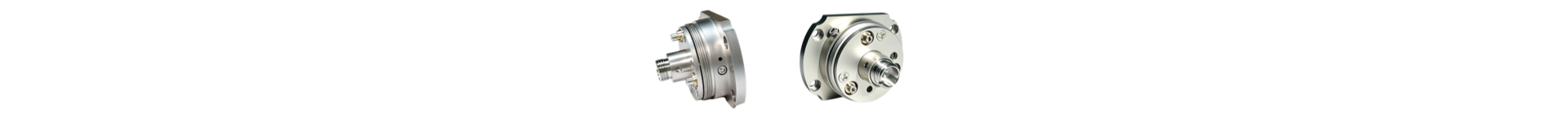

五维光纤准直/耦合镜 在接头和光纤保持不动时，内置的透镜具有五个对准自由度：X和Y方向的线性对准、俯仰和偏转角度对准、同时使用俯仰和偏转调节Z轴。其X和Y方向的行程范围为±0.7 mm，Z方向行程范围为＞2mm，俯仰偏摆调节范围±4°。该款耦合镜具有很好的结构稳定性和较高的耦合效率，如果更换光源波长，使用时还需对耦合镜进行微调，以获得更高的耦合效率。
通用参数
|
有效焦距 |
封装尺寸 |
波长 |
NA |
镀膜区间 |
透过率 |
接头类型 |
|
4.60mm |
L38mm*W28.5mm |
350 - 700 nm |
0.52 |
R<0.5%@350 - 700 nm |
>95% |
FC/APC |
|
7.50 mm |
L38mm*W28.5mm |
350 - 700 nm |
0.3 |
R<0.5%@350 - 700 nm |
>95% |
FC/APC |
|
10.0 mm |
L38mm*W28.5mm |
350 - 700 nm |
0.23 |
R<0.5%@350 - 700 nm |
>95% |
FC/APC |
{{item.Name}}
| 产品型号 | 束腰光斑 | 束腰距离 | 光束发散角 | 有效焦距 | 封装尺寸 | 详细参数 | 单价 | 发货日期 | 购物车 |
|---|---|---|---|---|---|---|---|---|---|
| {{spec.Name}} | {{spec.Facula}} | {{spec.WaistLength}} | {{spec.Beam}} | {{spec.FocalLength}} | {{spec.Package}} | 查看详情 | ¥{{spec.Price}} | {{spec.Delivery}} |
|
