光路里的"翻译官"

       在光电系统中，光束在自由空间与光纤之间来回穿梭是常态—要把光纤里的激光"放进空气里"打靶；光谱仪要把空间光"塞进光纤"里采样；自由空间通信和光纤通信之间要做衔接……两类传输介质之间的转换接口，就是今天要聊的主角：光纤准直器/耦合器。

它们本质上是同一类器件的两个方向：

▸ 准直：光纤光→ 空间平行光（光纤出射光经透镜整形为平行光束）

▸ 耦合：空间光→ 光纤模场（把自由空间的光"压"进光纤里）

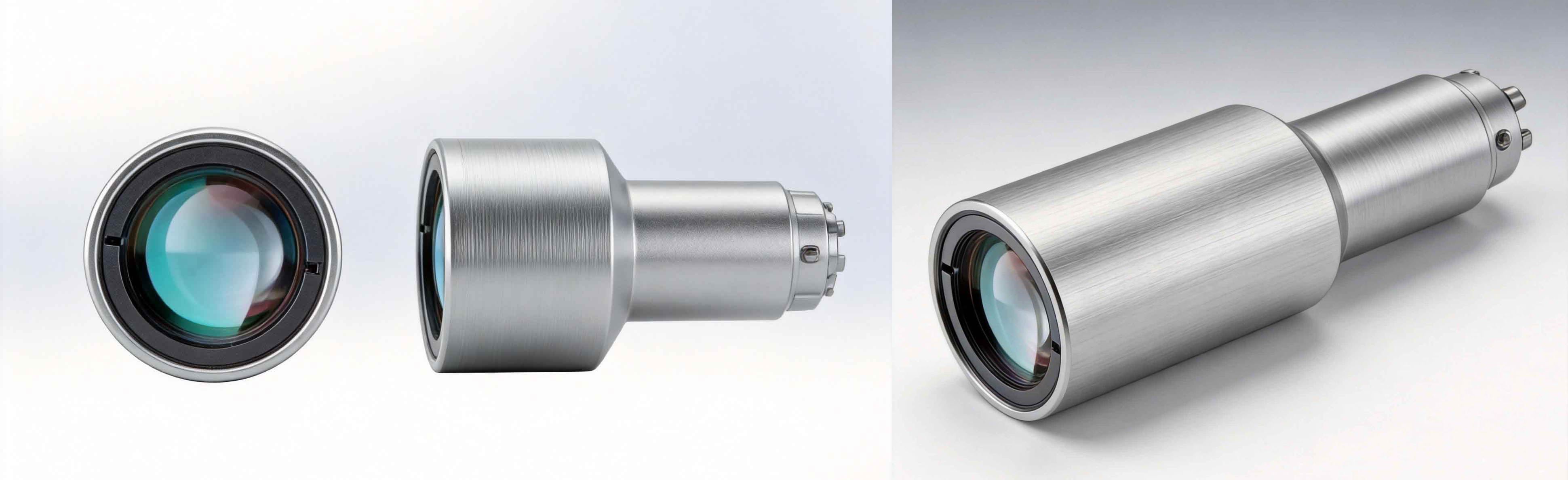

从外形看就是一只"小铁筒"，但里面藏着透镜组、镀膜、机械应力管理一整套学问。市面型号成百上千，绕开"选择困难症"只需抓两条主线：吃透 5 个核心参数 + 对号入座到应用场景。

一、5 个核心参数：先看这张"身份证"

① 工作波长（Working Wavelength）—— 匹配是地基

准直器内部的镀膜与光学结构都是按特定波段优化的。波段一旦偏离设计值，会出现透过率断崖式下降、像差暴增，严重时甚至会烧蚀膜层。

选型口诀：选型口诀：先看光源中心波长+ 带宽，再去对产品手册的波段范围。不能只看中心波长——宽带光源/超连续谱光源要把带宽两端都算进去，看是否还落在器件工作范围内。

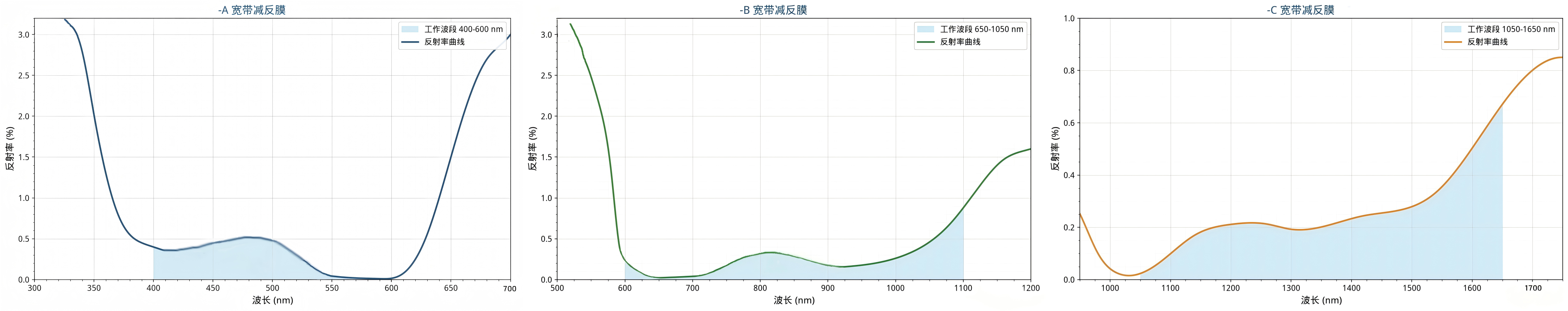

                                                                              远讯光电产品波段参考：

②数值孔径 NA——决定耦合效率

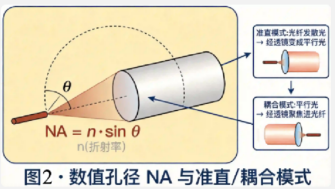

NA = n·sinθ，描述器件"捕光"的角度范围。NA 不匹配，耦合效率会断崖式下跌。

黄金匹配法则（请收藏）：
▸光纤 → 空间（准直输出）：透镜本身的NA应大于光纤NA
▸空间 → 光纤（耦合输入）：空间光到达准直器的光斑与透镜焦距形成的NA 小于 接收光纤 NA
原因：准直时要"接住"光纤所有出射光锥，所以 NA 要包得住；耦合时要把光束"压进"光纤可接纳范围，所以 来光所形成的NA 要小一点。

③数值孔径 NA——决定耦合效率

输出光束直径直接决定后续反射镜、分光片、扩束镜等元件的有效口径。耦合方向同理——空间光斑直径必须与准直器设计值匹配，否则边缘光全部被截掉，光能量损失会非常严重。

选型口诀：准直输出时，根据 光纤模场直径（MFD） + 准直焦距 预算出光斑尺寸，再去匹配下游元件，避免拿到产品后发现光束太粗装不进调整架。

④数值孔径 NA——决定耦合效率

很多工程师只盯光学性能，忘了机械空间。三个机械维度必须核对：

▸ 外径：能否塞进现有夹具、镜筒、模块外壳

▸ 总长：是否会与后端元件、机箱壁干涉，光纤弯曲半径

▸ 安装螺纹：公制 M6 / M8 / M9 / M12，英制 SM05 / SM1，必须与调整架对齐

⚠️ 避坑提醒：尤其要小心非标定制件——同一外径下，国产与进口的螺距 / 锥度可能完全不通用，看着能拧上但实际是"假咬合"，长期使用会松动甚至磕伤端面。

尤其要小心非标定制件——同一外径下，国产与进口的螺距 / 锥度可能完全不通用，看着能拧上但实际是"假咬合"，长期使用会松动甚至磕伤端面。

⑤光纤接口 —不锁紧光路全废

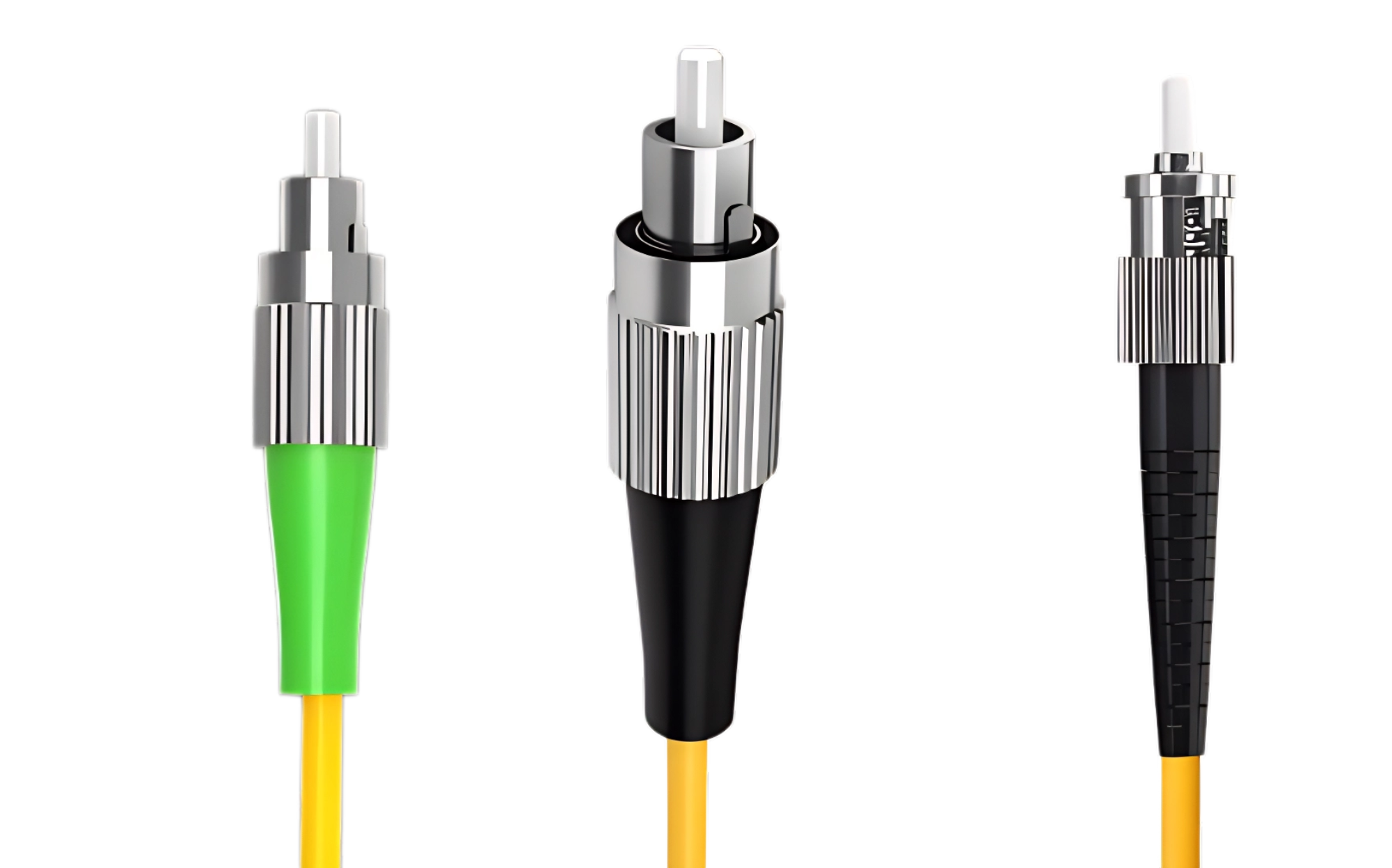

主流接头规格如下：

⚠️ 避坑提醒：APC 与 PC 物理上能插上但光学上不工作——8° 斜角对接 PC 平面会导致两边光纤不能接触，引起极大的损耗 。看到 APC 的"绿色尾套"，请只用 APC 跳线对接，别用蓝色 PC 跳线硬怼。

二、按应用场景“对号入座”：一张表查5类典型产品

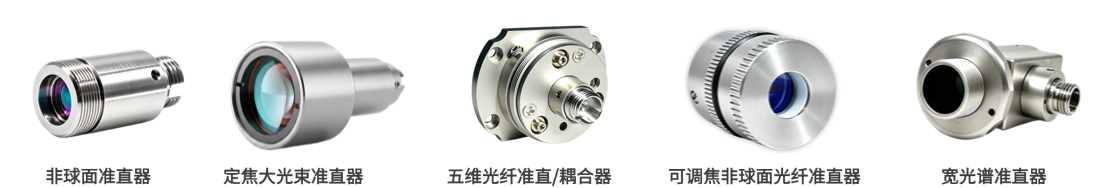

虽然所有准直 / 耦合器原理类似，但每个类型都有自己的优化侧重点。下面这张《主流准直 / 耦合器选型对照表》整理了 5 类最常见的产品，可以收藏备用 ⬇️⬇️⬇️

三、最后两句：方法论

1. 先盘资源：拿到光源的 波长 + NA + 光纤模场直径（MFD） + 接头类型，再加上光路里的 安装空间 + 螺纹规格，5 个硬指标先固定。

2. 再筛产品：从手册里挑出 2–3 款备选型号，不能只看一款"指标最强"的——指标过剩 = 浪费成本，指标不够 = 项目卡死。

3. 必要时打样：尤其是非常规波段（如 405 nm 蓝光保偏、>2 μm 中红外）、高保偏（PER ≥ 25 dB）、高波前（PV ≤ λ/20）、出光指向角高精度这类需求，找远讯做模拟验证 / 打样比对，不要赌指标。
